圖陣三維智能測圖系統MapMatrix3D

系統概述

MapMatrix3D圖陣三維智能測圖系統是航天遠景專為高效大比例尺傾斜三維測圖打造的智能化三維測圖軟件產品，具備多樣化三維測圖作業模式、豐富智能化地形地物采編操作以及一體化采編入庫流程支持，能夠智能高效的完成1:500基礎測繪與房地一體項目繪制工作。
同時MapMatrix3D還具備全面的模型量測編輯功能以及基于三維模型的一鍵式TDOM與DSM成果快速輸出能力，能夠?qū)崿F(xiàn)基于三維模型的4D產品高效生產，有效拓展傾斜攝影測量成果的應用領域。

主要功能
規模化三維場景全方位瀏覽
系統具備大規模三維數據承載能力，支持一鍵建立模型索引，對TB級三維場景進行全方位無延遲瀏覽查看。

三維模型編輯與量測
系統具備三維場景置平、鏡像、場景合并、場景和懸空物裁切、空洞修補、絕對定向、坐標系轉換等豐富的模型編輯操作，以及模型坐標、距離、面積、角度和土方量量測等可視化量測功能，令三維模型成果具備良好的應用特性。

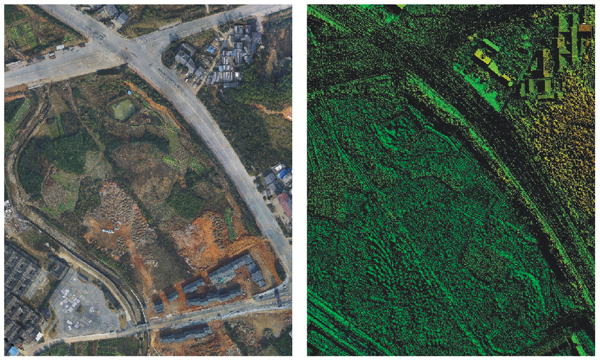

基于三維模型的TDOM與DSM成果一鍵生成
全程無需人工編輯影像，利用三維場景即可一鍵自動化輸出自定義分辨率的大規模真正射影像圖TDOM和數字表面模型DSM，實現基于三維模型的4D產品高效生產。

多樣化三維測圖作業模式
系統集成裸眼三維測圖、真立體測圖、正交測圖、智能測圖以及立面測量等多樣化且各具優勢的地物采集模式，靈活應對各類項目生產環境，充分滿足不同任務環境下的地物采集需求。

•  裸眼三維測圖
直接導入三維模型或點云數據，旋轉三維場景，裸眼采集地物矢量，支持傾斜攝影空三成果與原始影像輔助采集。

•  真立體測圖
在立體顯卡支持下，系統采用具有良好視場夾角的雙虛擬攝像機基于OSGB等實景三維模型數據自動構建數字三維立體，作業員佩戴立體眼鏡，通過測標的深度（高程）調節來測繪等高線和非裸露地物，有效解決被遮擋地物的矢量獲取問題，實現僅依賴模型的全要素測圖。

•  正交測圖

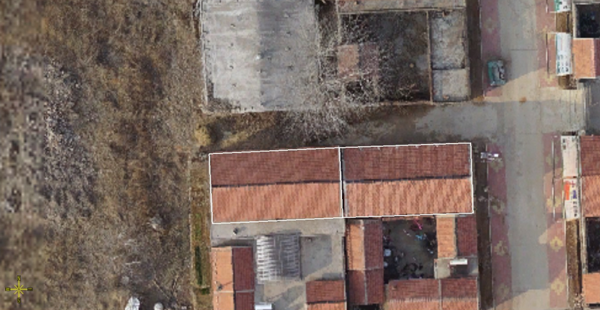

基于正投影的三維模型或點云數據進行作業，作業員在正射視圖下直接采集房屋等地物邊線，XY平面位置準確，不會出現錯位情況。

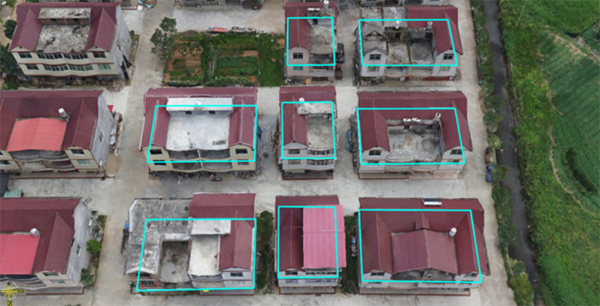

•  智能測圖
構建先進神經網絡模型，通過深度學習與特征識別實現一鍵智能化識別提取房屋輪廓線并檢測誤差，同時自動預測地物大概率屬性分類實現智能屬性錄入，讓地物采集變得更智能、更有效率。

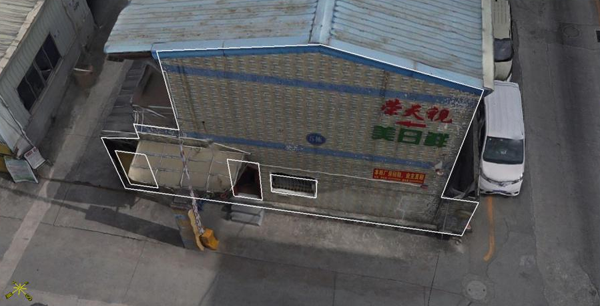

•  立面測量
利用多點擬合技術貼合模型立面采集矢量并提取立面紋理，系統自動將采集的三維面轉為平面，添加長度注記。

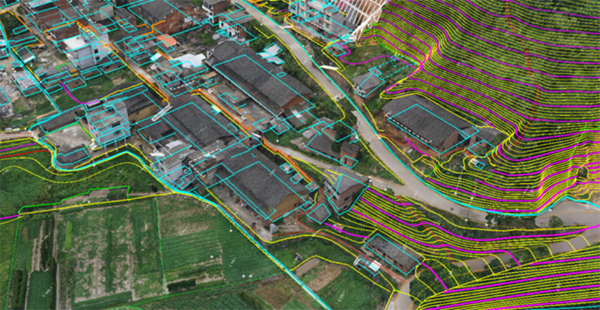

智能化地形地物采編操作
系統集成多視圖聯動顯示、輔助線生成、邊界吸附、模型隱藏與可見區域采集、多點擬合、多點修測、按邊修測、正面剔除與背面采集、反面正交、智能模型輪廓識別提取、智能屬性錄入等一系列豐富全面的智能化地形地物矢量采編操作，全面提升三維測圖智能化水平。

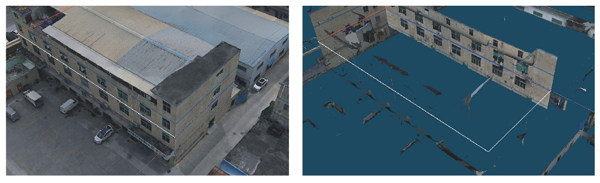

模型正面剔除與背面采集

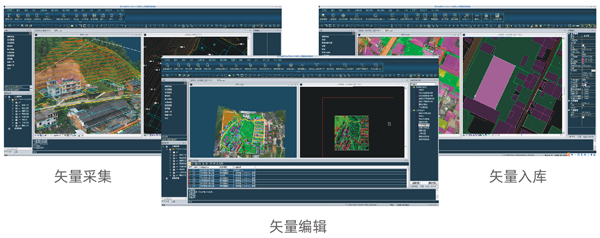

一體化采編入庫
系統采用與MapMatrix一致的成熟測圖框架、符號庫與比例尺配置，集成專業不動產入庫方案并全面優化整合矢量采編入庫流程，完全打通采集、編輯、入庫之間的界限，統一符號庫與各階段數據格式，做到所采即所得，高效快捷實現地物矢量一體化采編入庫。
